Wentylacja mechaniczna z odzyskiem ciepła

W praktyce ocenia się, ze na wentylacji grawitacyjnej tracimy około 30% ciepła. Wentylacja czyli wymiana powietrza w pomieszczeniach gdzie przebywają ludzie jest niezbędna. Założenia projektowe wymagają co najmniej od 0,4 – 0,8 m3/ wymiana na 1h

Przy grawitacji jest to często nieosiągalne – stąd konieczność rekuperacji. Przy rekuperacji dodatkowo odzysk z ciepłego powietrza usuwanego sięga ponad 90%.

Rekuperatory posiadają różną budowę i zasadę odzysku ciepła z powietrza usuwanego z pomieszczeń. Montuje się je centralnie na cały obiekt lub indywidualnie na jedno pomieszczenie.

Centrale posiadają różne typy wentylatorów , zasilane są prądem stałym lub zmiennym. Najnowsze posiadają nowe typy łopatek – bardzo ciche. Mają też zmienne obroty – dające
oszczędności zużycia prądu.

Ponadto nawiew i wywiew powietrza odbywa się przy pomocy izolowanych rur „spiro” lub kanałów z tworzywa typu flex.

Różne są też anemostaty – okrągłe, prostokątne z regulacją wielkości przepływu powietrza i jego kierunku.

Sterowanie central jest uproszczone lub programowalne czasowo i wydajnościowo. Centrale mogą tez być sterowane z zastosowaniem różnorodnych czujników.

Istnieje możliwość współpracy centrali rekuperacyjnej z jednostką chłodzącą lub wymiennikiem gruntowym. Jest to przydatne, głównie w okresie letnim.

System wentylacji mechanicznej- REKUPERACJA

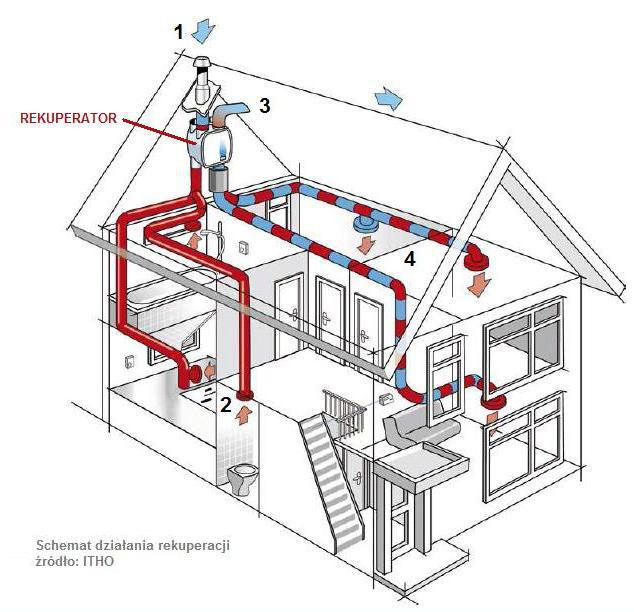

Każda instalacja wentylacyjna z odzyskiem ciepła musi być indywidualnie zaprojektowana. Powyżej na rysunku ukazany jest schemat rozprowadzenia przewodów wentylacyjnych i najważniejszych elementów systemu rekuperacji.
